1、設計、制造與檢驗應遵循的標準規范TSGR0005-2011《移動式壓力容器安全技術監察規程》
1、設計、制造與檢驗應遵循的標準規范
TSGR0005-2011《移動式壓力容器安全技術監察規程》
NB/T 47057-2017《液化氣體罐式集裝箱》
GB/T 16563-1996《系列1：液體、氣體及加壓干散貨罐式集裝箱技術要求和試驗方法》
2、基本數據
|
運輸方式 |
僅限公路 |
堆碼層數 |
不允許堆碼 |
|
空箱質量 |
6927kg |
額定質量 |
34007kg |
|
介質名稱 |
液氯 |
介質特性 |
高度危害 |
|
罐體 |
|||
|
工作壓力 |
1.34MPa |
設計壓力 |
1.34MPa |
|
工作溫度 |
-40℃~50℃ |
設計溫度 |
-40℃/50℃ |
|
腐蝕裕量 |
4mm |
使用壽命 |
15年 |
|
封頭和筒體材料 |
Q345R |
框架材料 |
Q345D |
|
罐體容積 |
21.667m³ |
保溫絕熱方式 |
無 |
|
焊接接頭系數 |
1.0 |
熱處理方式 |
整體爐內消除應力熱處理 |
|
氣密試驗壓力 |
1.34MPa |
水壓試驗壓力 |
1.74MPa |
|
安全閥泄放裝置 |
|||
|
安全閥與爆破片串聯 |
安全閥 |
安全閥形式 |
全啟內置式 |
|
開啟壓力 |
1.45MPa |
||
|
爆破片 |
爆破片形式 |
反拱形 |
|
|
爆破片泄放壓力 |
1.5~1.6MPa |
||

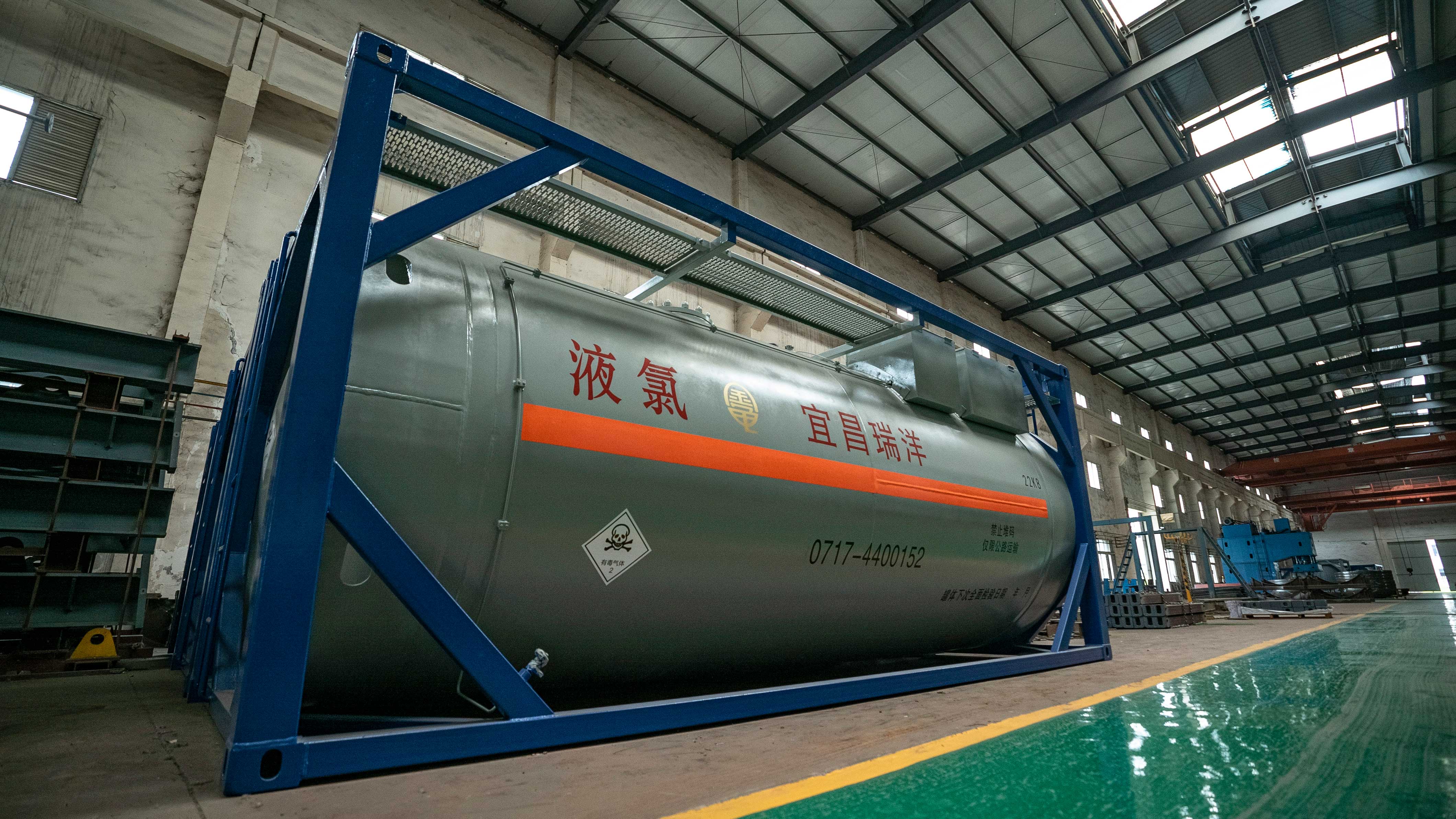

我公司設計制造的液氯罐式集裝箱是一種安裝于緊固外部框架內的壓力容器。型號為GX21-1.3/2250型，外形尺寸（長*寬*高）6058*2438*2591。
